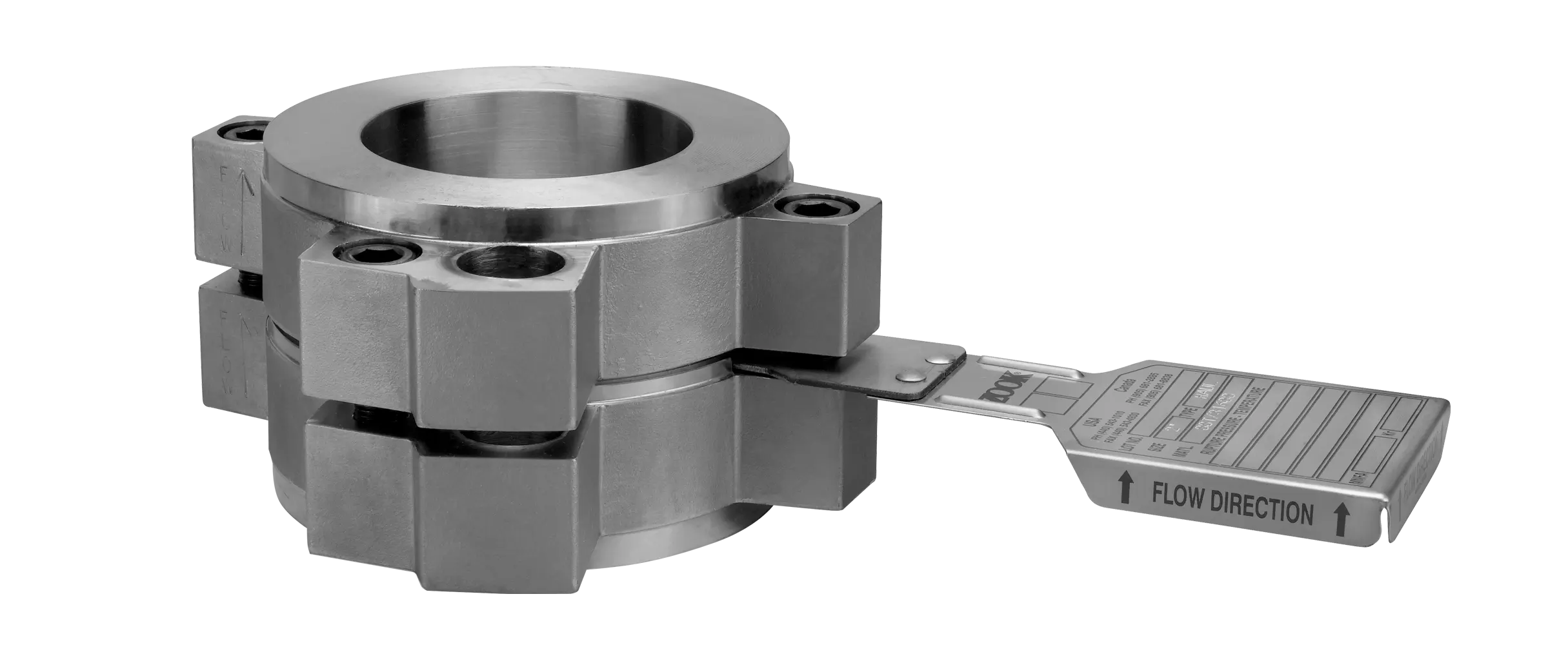

Supports de montage : un composant clé trop souvent négligé

On a souvent tendance à surveiller le disque de rupture, qui est l’élément destiné à céder en cas de surpression, et à considérer le support de montage comme une pièce fixe qui ne bouge pas dans le temps. Or l’état du support de montage a un impact direct sur la performance de l’ensemble : une usure, une corrosion, une déformation ou un défaut d’installation peuvent modifier la pression d’ouverture du disque, augmenter les risques de fuite, et compromettre la sécurité et la conformité de l’installation.

En tant que distributeur des solutions ZOOK, BECEP vous propose un point simple sur le sujet.

Pourquoi le support de montage n’est pas un simple accessoire ?

Le support de montage participe directement à l’étanchéité du système sous pression et assure trois fonctions essentielles :

• Il maintient et positionne correctement le disque ;
• Il définit l’interface d’étanchéité (portée, alignement, géométrie) ;
• Il protège le disque pendant l’installation et la maintenance.

Un support de montage dégradé peut entraîner :

• Une rupture du disque à une pression d’éclatement trop basse (déclenchements intempestifs, arrêts non désirés) ;
• Une rupture du disque à une pression d’éclatement trop haute (retard d’ouverture, risque de surpression) ;
• Des fuites, une perte de conformité, une durée de vie réduite du disque.

Les normes de référence (ASME, API, PED, ISO) considèrent d’ailleurs le support de montage comme partie intégrante du dispositif de rupture, avec des exigences propres sur sa conception, son état et son installation.

Ce qui a changé avec les conceptions modernes

Les supports de montage anciens ont été conçus à une époque où les disques étaient plus simples et les pratiques d’installation moins standardisées. Ils reprenaient une logique proche des raccords hydrauliques (portée conique), sensible au couple de serrage et à l’alignement de tuyauterie.

Les conceptions modernes apportent plusieurs améliorations concrètes :

• Support de montage plus haut : le dôme du disque est totalement protégé pendant l’installation, ce qui réduit fortement le risque d’endommagement, en particulier sur les disques de rupture de type Reverse Acting.
• Portée plane plutôt que conique : le siège de serrage du disque à l’intérieur du support de montage est plat plutôt que conique, ce qui le rend moins sensible aux défauts de couple de serrage et d’alignement des brides.
• Bague d’étanchéité métal-métal (bite ring) : meilleure étanchéité et meilleur maintien du disque dans le temps.
• Détrompeurs (pion d’alignement, J-Hook) : ces éléments évitent le montage d’un disque incompatible ou dans le mauvais sens, une cause fréquente d’ouverture à une pression très différente de la pression tarée.

Ces évolutions peuvent souvent être installées sur des équipements déjà en service, sans remise en cause complète du procédé.

Quand faut-il remplacer un support de montage ?

Voici les principaux signaux à surveiller, quel que soit le type de support de montage :

• Portée endommagée : rayures, piqûres, corrosion sur la surface d’étanchéité. Le réusinage n’est généralement pas recommandé par les fabricants : le remplacement est la seule option sûre.
• Corrosion ou érosion sur les surfaces mouillées, filetages ou surfaces usinées : altère la géométrie et l’étanchéité.
• Déformation ou désalignement : voile (déformation), pion d’alignement plié, jeu excessif.
• Boulonnerie grippée ou détériorée, empêchant un serrage correct.
• Incompatibilité matériau à la suite d’une évolution du fluide process ou de la température de service.
• Traçabilité documentaire incomplète : absence de plaque signalétique, réparation non certifiée, incohérence entre le disque et le support de montage installés.

D’autres facteurs jouent aussi, de façon moins visible : vibrations, tuyauterie mal supportée ou désalignée, cycles thermiques répétés. Ces contraintes ne provoquent pas toujours de dommage visible tout de suite, mais fragilisent progressivement le serrage et l’étanchéité. Un historique de fuites récurrentes ou de resserrages fréquents doit donc être pris au sérieux, et pas seulement traité au coup par coup.

Un point de vigilance selon le type de support de montage

Chaque famille de support de montage a ses propres points de contrôle :

• Pré-serrés (Pre-Torque) : contrôle des surfaces de portée, de la boulonnerie de pré-serrage, des capuchons de protection et de la compatibilité disque/support de montage.
• Insert : contrôle de la planéité des surfaces avec une règle plate, nettoyage sans usinage des portées.
• Union/filetés : état des filetages, absence de grippage, lubrification adaptée.
• Sanitaires (Tri-Clamp) : état des férules et des joints, absence de charges de tuyauterie transmises au disque ; l’usage d’un écrou à couple limité (type Torque-Rite®) est recommandé pour garantir un serrage homogène.

Bonnes pratiques à mettre en place

Pour sécuriser vos installations dans la durée, quelques réflexes simples :

• Vérifier systématiquement la correspondance disque/support de montage (références, plaques signalétiques, sens de montage).
• Documenter les dates de première installation et de changement de disque.
• Auditer régulièrement les installations, en particulier en cas de turnover de personnel ou de recours à des équipes extérieures.
• Anticiper le remplacement plutôt que d’attendre un dommage visible, notamment en présence de vibrations ou de tuyauterie mal supportée.
• Passer par une procédure de gestion du changement (MoC) lors d’un remplacement de support de montage, pour s’assurer que la nouvelle combinaison disque/support de montage est au moins équivalente à l’existante.

Ce qu’il faut retenir

Ces recommandations sont générales : les instructions spécifiques du fabricant pour chaque modèle restent la référence, notamment sur les exigences d’alignement de brides.

ZOOK met à disposition une revue technique complète sur ce sujet : il suffit de remplir un court formulaire sur cette page :

Rupture Disk Holder Life Management

Vous souhaitez faire un point sur vos supports de montage, ou envisager une mise à niveau ? Notre équipe vous accompagne dans le choix de la combinaison disque/support de montage la plus adaptée. Contactez-nous : contact@becep.net
