Disques de rupture spécifiques

Lorsque les disques de rupture conventionnels ne répondent pas aux critères d’une installation, exigeant des matériaux, diamètres, conception, etc, non standards,  des dispositifs spécifiques peuvent être élaborés.

Pour toute demande de ce type, nous consulter.

ZOOK

Z-VAC/Z-POS

La série Z-VAC & Z-POSTM est une gamme de disques de rupture bidirectionnels dédiée aux installations à très basses pressions et conçue pour éclater entre  entre 2,5 mbarG et 271 mbarG dans une direction et entre 0,14 et 10,34 barG dans l’autre direction.
Le Z-VAC éclate à une faible dépression (de 2,5 mbarG à 271 mbarG) et résiste à une forte pression (de 0,14 à 10,34 barG).
Le Z-POS éclate à une faible pression (de 2,5 mbarG à 271 mbarG) et résiste à une forte dépression (de 0,14 à 10,34 barG).



Caractéristiques techniques :
– Pressions d’éclatement très basses et très précises s’exerçant à partir d’un pouce de colonne d’eau, soit 2,5 mbarG
– Support de montage constitué de lames coupantes amovibles garantissant des performances optimales et que l’utilisateur peut facilement remplacer
– Conception à double action, avec une section supérieure métallique découpée au laser et un sabot antidérapant
– Étiquette en acier inoxydable tridimensionnelle soudée au disque, indiquant le sens du flux (pression/dépression)
– Température : jusqu’à 260°C (500°F)
– Diamètre : de 50 mm à 300 mm (2″ à 12″)
– Indicateur de rupture optionnel
– Support spécial pour couplages sanitaires disponible

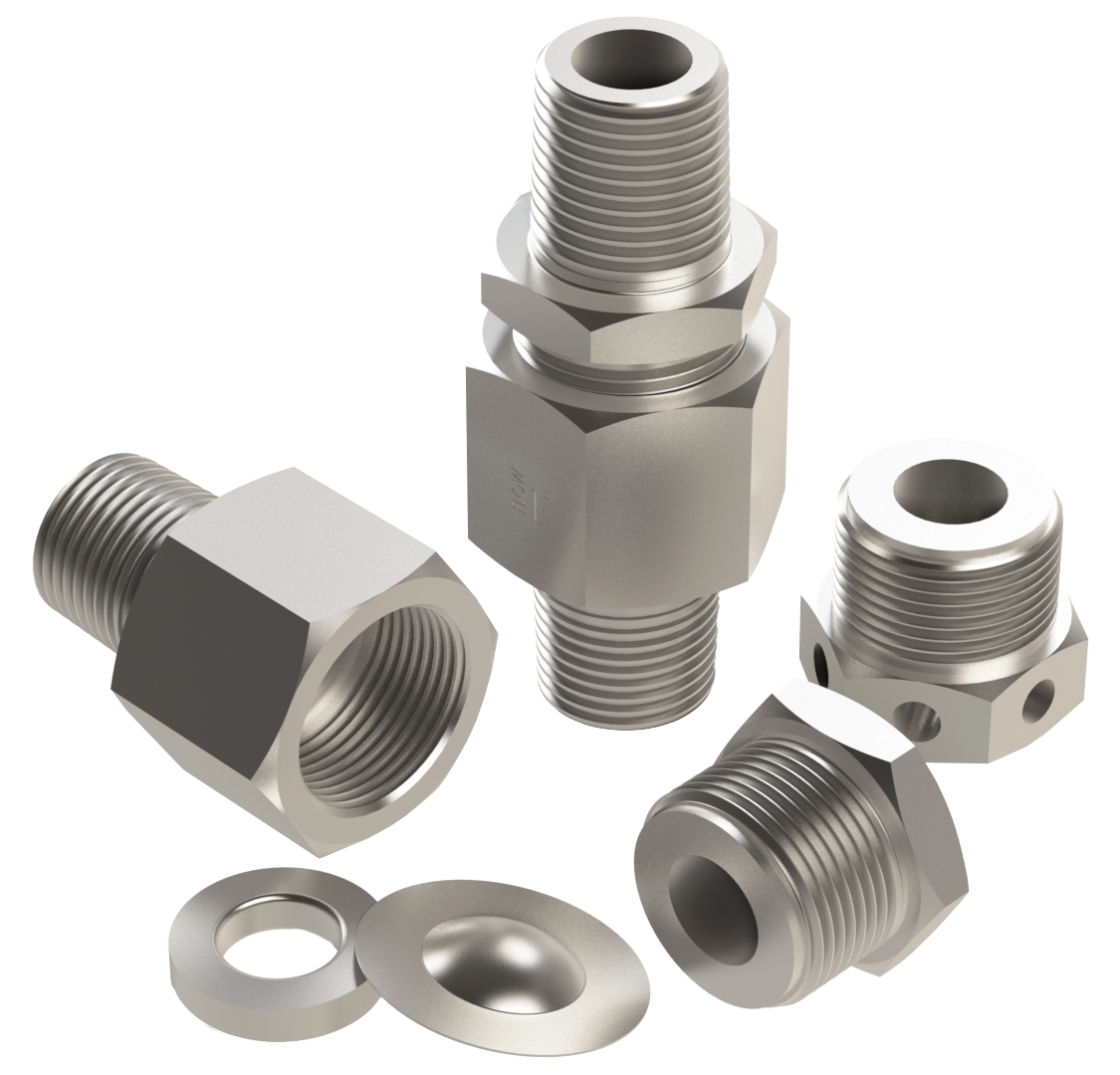

SCREW-TYPE

Le raccord SCREW-TYPE est un raccord réutilisable. Seul le disque est à remplacer en cas de rupture.



Caractéristiques techniques :
– Conçus pour être utilisés avec les disques de rupture suivants : PB-ST, FPB-ST, D-ST ou FD-ST
– Siège de serrage angulaire à 30° ou à siège plat disponible
– Convient pour des pressions de rupture allant jusqu’à 1034,2 barG
– Matériau de fabrication standard : inox 316 (d’autres matériaux sont disponibles)
– Connexion entrée standard : 1/4″ MNPT ou 1/2″ MNPT
– Connexion sortie standard : bouchonnée à diffuseur, libre (ouvert à l’atmosphère) ou à visser. Les sorties bouchonnées à diffuseur réduisent le niveau de bruit et redirigent les fragments ou le produit évacués lors de la rupture du disque.
– Un raccord SCREW-TYPE standard se compose de 3 éléments : raccord entrée, bague de maintien et raccord sortie. Le disque de rupture se monte entre le raccord entrée et la bague de maintien. Le raccord sortie fournit la compression nécessaire pour assurer l’étanchéité métal/métal du disque.
– Marquage ASME (UD) disponible (pour les connexions sortie libre ou à visser uniquement)

ZOOK
ZOOK

ENSEMBLES SOUDÉS CWA

Certaines applications rigoureuses exigent des solutions personnalisées que les disques de rupture standards ne peuvent satisfaire. Il s’agit notamment des marchés OEM, de l’armée, de l’aérospatiale, et bien d’autres applications. Chez ZOOK, une équipe d’ingénieurs œuvrent exclusivement à la conception et au développement de ce type de solution.



Caractéristiques techniques :
– Ensemble soudé en une seule pièce
– Joint hermétique assurant une étanchéité maximale avec des taux de fuite à l’hélium de 1×10-9 cc/sec maxi
– Boîtier et connexions sur mesure
– Géométrie optimisée de l’assemblage
– Facilité d’installation, ce qui réduit les risques de dommages ou de défaillances prématurées

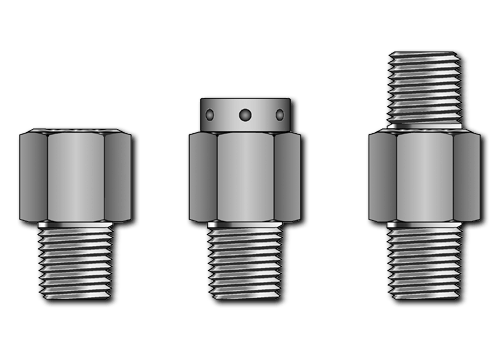

ENSEMBLES JETABLES TA

Les ensembles jetables TA sont constitués d’un disque de rupture soudé dans un raccord jetable en laiton, préassemblé et testé pour répondre à vos exigences en matière de décharge de pression.



Cette solution est idéale pour les petites applications pressurisées tels que : systèmes de climatisation, unités de réfrigération, accumulateurs hydrauliques, bouteilles de gaz, systèmes d’air comprimé portatifs, systèmes de nettoyage à haute pression et équipements de laboratoire.



D’autres matériaux, types de disques et filetages sont disponibles sur demande.

ZOOK
ZOOK

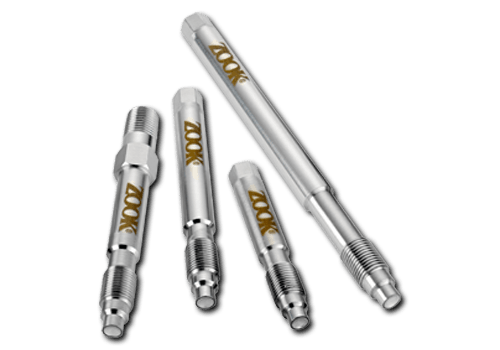

EXTRUDEURS EBP

Les extrudeurs EBP sont des dispositifs de décharge de pression conçus pour protéger les processus d’extrusion de plastique contre les surpressions.



Caractéristiques techniques :
– Composé d’un tube fileté avec un disque de rupture soudé à l’extrémité côté produit
– Se monte directement dans l’équipement de l’extrudeuse par l’intermédiaire d’un port de pression ou d’un thermocouple, là où les pressions critiques sont exercées
– Matériau du tube : Inox 304
– Matériau standard du disque de rupture : Inconel
– Pressions nominales de rupture en stock : 1 000 à 15 000 psiG (par incréments de 500 psiG)
– Tolérance de rupture : +/- 10 % (avec un écart type de +/- 1% sur toute la plage de température de 149°C à 399°C)
– Tests d’étanchéité pratiqués à l’usine sur chaque ensemble
– Vérification électronique du filetage de chaque ensemble par imagerie numérique
– Nettoyage à ultra-sons avant expédition
– Etiquetage/emballage personnalisés et autres options disponibles

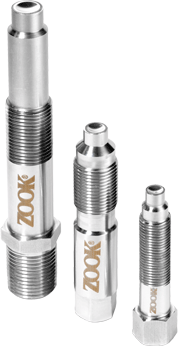

EXTRUDEURS WEB

Les extrudeurs WEB sont des dispositifs de décharge de pression conçus pour protéger les processus d’extrusion de plastique et de caoutchouc contre les surpressions.



Caractéristiques techniques :
– Composé d’un tube fileté avec un disque de rupture soudé à l’extrémité côté produit
– Se monte directement dans l’équipement de l’extrudeuse par l’intermédiaire d’un port de pression ou d’un thermocouple, là où les pressions critiques sont exercées
– Ensemble soudé en une seule pièce
– Taux de tenue en service de 75%
– Tolérance de rupture : +/- 10 % (avec un écart type de +/- 1% sur toute la plage de température de 149°C à 399°C)
– Matériau du tube : Inox 304
– Matériau standard du disque de rupture : Inconel
– Pressions nominales de rupture : 750 à 15 000 psiG
– Conceptions personnalisées disponibles
– Tests d’étanchéité pratiqués à l’usine sur chaque ensemble
– Vérification du filetage de chaque ensemble
– Etiquetage/emballage personnalisés et autres options disponibles

ZOOK
ZOOK

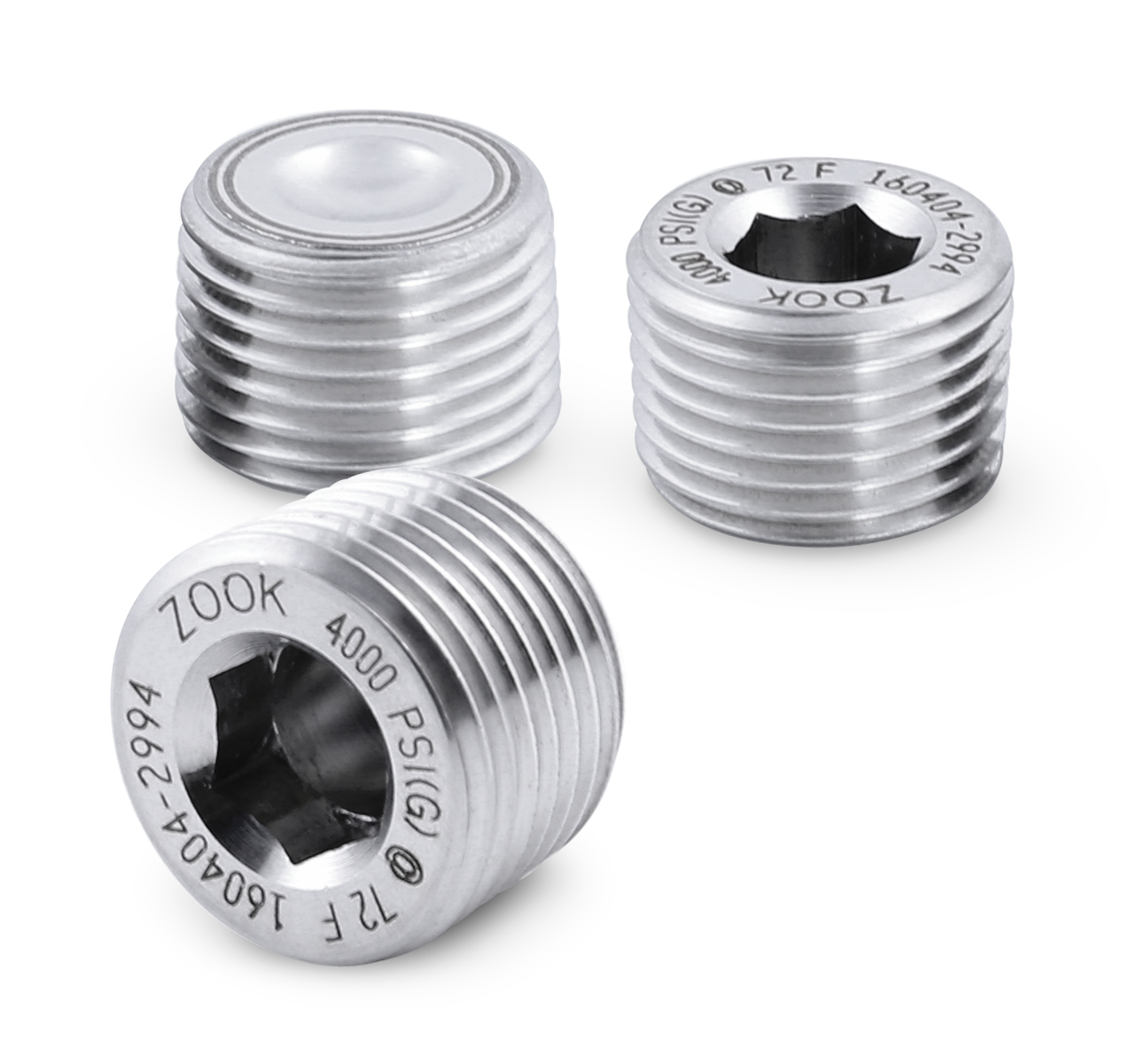

SÉRIE WDHT

Les disques de rupture de la série WDHT ont été conçus pour décharger la pression des équipements de fonds de puits pétroliers.



Il existe de nombreuses autres applications pouvant nécessiter ce type de solution, notamment : la protection des têtes de puits, la cimentation, les dispositifs d’activation de la pression, les laveurs à pulvérisation, les équipementiers, les laboratoires et bien plus encore.



Caractéristiques techniques :
– Chaque ensemble WDHT se compose d’un corps fileté avec un disque de rupture soudé côté produit
– Matériau standard du corps : Inox 304 (autres matériaux disponibles)
– Matériau standard du disque de rupture : Inconel (autres matériaux disponibles)
– Convient pour des pressions de rupture comprises entre 500 psiG à 15 000 psiG (merci de nous contacter pour des pressions plus élevées)
– Taux de tenue en service de 75%
– Nécessité d’une clé hexagonale pour le montage
– Filetage NPT
– Tolérance de rupture : +/- 10%
– Conceptions personnalisées disponibles
– Tests d’étanchéité à bulles pratiqués à l’usine sur chaque ensemble (pour les milieux gazeux ou les tests d’étanchéité à l’hélium, veuillez nous contacter)
– Vérification électronique du filetage de chaque ensemble par imagerie numérique
– Nettoyage à ultra-sons avant expédition
– Traçabilité du matériau du disque et certification du test de rupture disponible
– Conformité CE (PED) disponible
